  • 您的位置：首頁 > 產品中心 > 2BE型真空泵

    • 2BE型真空泵

    2BEA系列水環真空泵及壓縮機主要特性 最低吸入絕壓：33hPa,160hPa 抽氣速率：2.8～353m3/min 電機功率：11～560kW 產品標準：Q/FP201.1-201.3-89(epv DIN28431) 傳動方式：電機直聯、電機皮帶傳動

    用途及特點:

    　　2BEA系列水環真空泵及壓縮機，是我廠結合德國進口產品先進技術，研制開發的高效節能產品。

    　　本系列泵為單級單作用結構形式，具有結構簡單，維修方便，運行可靠，高效節能的優點。相對于目前國內廣泛使用的SK、2SK、SZ系列水環式真空泵具有真空度高、功耗低、運行可靠等顯著優點，是SK、2SK、SZ系列水環式真空泵的理想替代產品。

    　　2BEA系列水環式壓縮機為低壓壓縮機，作為壓縮機使用時排氣壓力為表壓約0.1MPa，詳細參數請參照樣本。

    　　我廠生產的2BEA系列水環式真空泵及壓縮機結構主要特點如下：

    軸承全部采用NSK或NTN原裝進口軸承，保證了2BEA真空泵的葉輪精確定位及運轉過程中的高穩定性。 葉輪材質全部采用球墨鑄鐵鑄造或鋼板焊接，充分保證了2BEA真空泵葉輪在各種惡劣工況下的穩定性，且大大提高了2BEA真空泵的使用壽命。 泵體全部采用鋼板制作，提高了2BEA真空泵的使用壽命。 2BEA真空泵的軸套作為最易損壞的零件，本公司全部采用高鉻不銹鋼制作，比普通材質壽命提高了5倍。 皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。 聯軸器（直聯傳動）采用標準高強度彈性聯軸器，彈性元件采用聚氨酯材質，運行穩定可靠，使用壽命長。 獨特的上置式氣水分離器節約空間，并有效降低了噪聲。 鑄件全部采用樹脂砂鑄造，表面質量好。鑄件表面無需打膩，使2BEA真空泵散熱效果最佳。 機械密封（選配件）全部采用進口件，充分保證2BEA系列真空泵在長時間運行過程中無泄漏。

    2BEA水環真空泵性能表

    型號

    轉速 （傳動方式） r/min

    軸功率 kW

    電機功率 kW

    配用電機 380V

    極限真空度 mbar

    最大抽氣速率　

    泵重 (整機） kg

    安裝尺寸

    m3/h

    m3/min

    2BEA 102-0

    1450（直聯） 1300（皮帶） 1625（皮帶） 1750（皮帶）

    5.8 5.0 6.8 8.0

    7.5 7.5 7.5 11

    Y132M-4 Y132M-4 Y132M-4 Y160M-4

    33mbar (-0.098MPa)

    235 210 270 290

    3.9 3.5 4.5 4.8

    295 311 311 346

    泵頭安裝尺寸 直聯傳動安裝尺寸

    2BEA 103-0

    1450（直聯） 1300（皮帶） 1625（皮帶） 1750（皮帶）

    8.2 7.0 9.9 11.1

    11 11 15 15

    Y132M-4 Y132M-4 Y132M-4 Y160M-4

    33mbar (-0.098MPa)

    340 300 385 412

    5.7 5.0 6.4 6.9

    363 347 388 388

    2BEA 151-0

    1450（直聯） 1100（皮帶） 1300（皮帶） 1625（皮帶） 1750（皮帶）

    10.8 7.2 9.2 13.2 14.8

    15 11 11 15 18.5

    Y160L-4 Y160M-4 Y160M-4 Y160L-4 Y180M-4

    33mbar (-0.098MPa)

    405 300 360 445 470

    6.8 5.0 6.0 7.4 7.8

    469 428 444 469 503

    2BEA 152-0

    1450（直聯） 1100（皮帶） 1300（皮帶） 1625（皮帶） 1750（皮帶）

    12.5 8.3 10.5 15.0 17.2

    15 11 15 18.5 22

    Y160L-4 Y160M-4 Y160L-4 Y180M-4 Y180L-4

    33mbar (-0.098MPa)

    465 340 415 510 535

    7.8 5.7 6.9 8.5 8.9

    481 437 481 515 533

    2BEA 153-0

    1450（直聯） 1100（皮帶） 1300（皮帶） 1625（皮帶） 1750（皮帶）

    16.3 10.6 13.6 19.6 22.3

    18.5 15 18.5 22 30

    Y180M-4 Y160L-4 Y180M-4 Y180L-4 Y200L-4

    33mbar (-0.098MPa)

    600 445 540 660 700

    10.0 7.4 9.0 11.0 11.7

    533 480 533 551 601

    2BEA 202-0

    970（直聯） 790（皮帶） 880（皮帶） 1100（皮帶） 1170（皮帶） 1300（皮帶）

    17 14 16 22 25 30

    22 18.5 18.5 30 30 37

    Y200L2-6 Y180M-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4

    33mbar (-0.098MPa)

    760 590 670 850 890 950

    12.7 9.8 11.2 14.2 14.8 15.8

    875 850 850 940 945 995

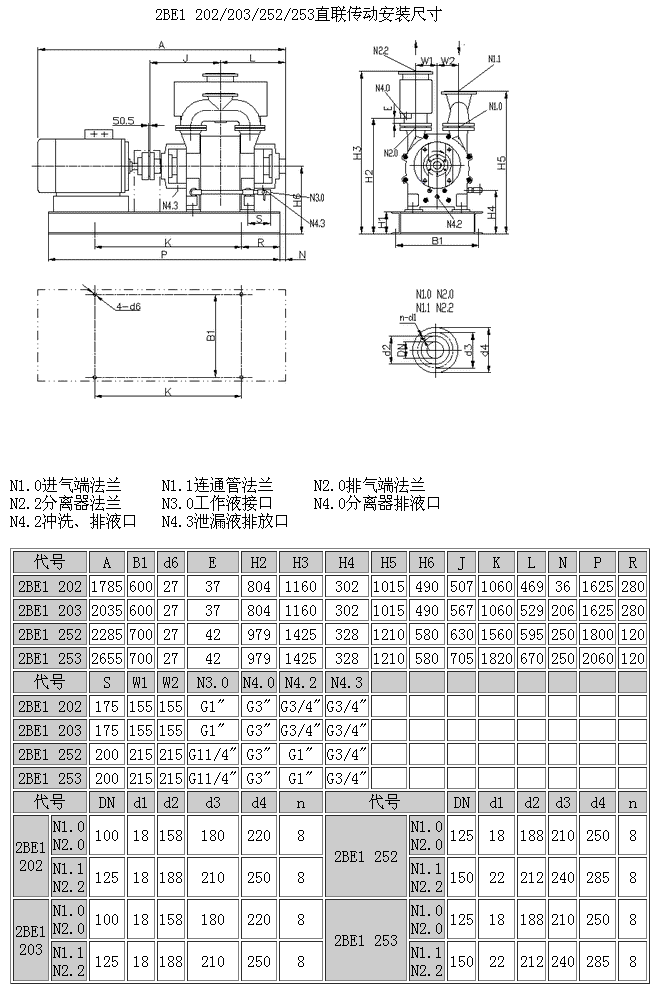

    泵頭安裝尺寸 直聯傳動安裝尺寸 皮帶傳動安裝尺寸

    2BEA 203-0

    970（直聯） 790（皮帶） 880（皮帶） 1100（皮帶） 1170（皮帶） 1300（皮帶）

    27 20 23 33 37 45

    37 30 30 45 45 55

    Y250M-6 Y200L-4 Y200L-4 Y225M-4 Y225M-4 Y250M-4

    33mbar (-0.098MPa)

    1120 880 1000 1270 1320 1400

    18.7 14.7 16.7 21.2 22.0 23.3

    1065 995 995 1080 1085 1170

    2BEA 252-0

    740（直聯） 558（皮帶） 660（皮帶） 832（皮帶） 885（皮帶） 938（皮帶）

    38 26 31.8 49 54 60

    45 30 37 55 75 75

    Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y280S-4 Y280S-4

    33mbar (-0.098MPa)

    1700 1200 1500 1850 2000 2100

    28.3 20.0 25.0 30.8 33.3 35.0

    1693 1460 1515 1645 1805 1805

    2BEA 253-0

    740（直聯） 560（皮帶） 660（皮帶） 740（皮帶） 792（皮帶） 833（皮帶） 885（皮帶） 938（皮帶）

    54 37 45 54 60 68 77 86

    75 45 55 75 75 90 90 110

    Y315M-8 Y225M-4 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4

    33mbar (-0.098MPa)

    2450 1750 2140 2450 2560 2700 2870 3020

    40.8 29.2 35.7 40.8 42.7 45.0 47.8 50.3

    2215 1695 1785 1945 1945 2055 2060 2295

    2BEA 303-0

    740（直聯） 590（直聯） 466（皮帶） 521（皮帶） 583（皮帶） 657（皮帶） 743（皮帶）

    98 65 48 54 64 78 99

    110 75 55 75 75 90 132

    Y315L2-8 Y315L2-10 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y315M-4

    33mbar (-0.098MPa)

    4000 3200 2500 2800 3100 3580 4000

    66.7 53.3 41.7 46.7 51.7 59.7 66.7

    3200 3200 2645 2805 2810 2925 3290

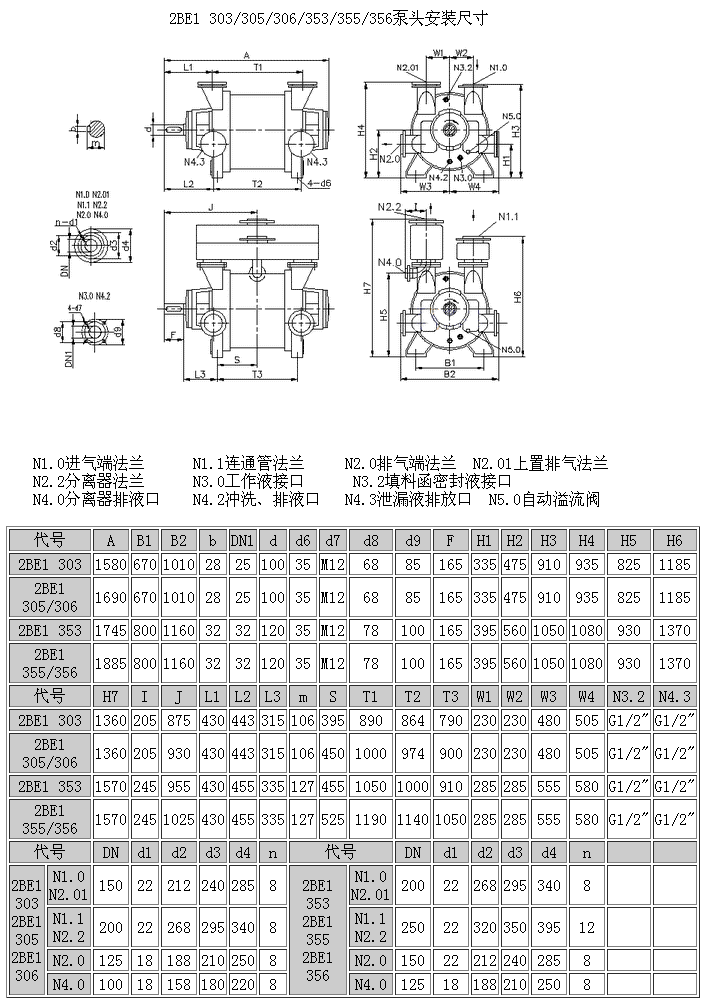

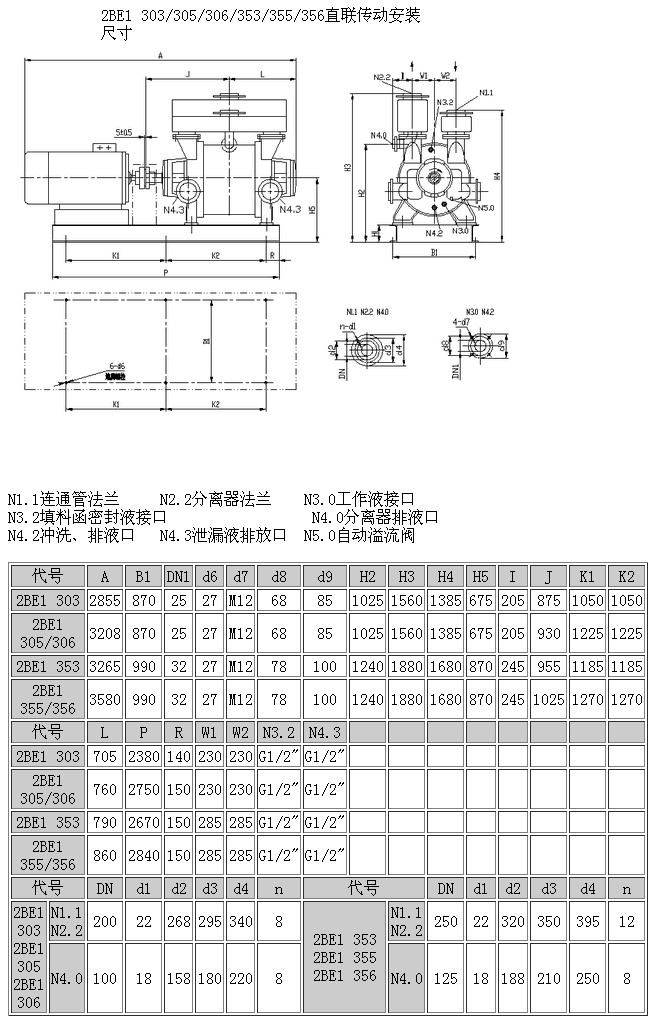

    泵頭安裝尺寸 直聯傳動安裝尺寸 皮帶傳動安裝尺寸

    2BEA 305-1 2BEA 306-1

    740（直聯） 590（直聯） 490（皮帶） 521（皮帶） 583（皮帶） 657（皮帶） 743（皮帶）

    102 70 55 59 68 84 103

    132 90 75 75 90 110 132

    Y355M1-8 Y355M1-10 Y280S-4 Y280S-4 Y280M-4 Y315S-4 Y315M-4

    160mbar (-0.085MPa)

    4650 3750 3150 3320 3700 4130 4650

    77.5 62.5 52.5 55.3 61.2 68.8 77.5

    3800 3800 2950 3000 3100 3300 3450

    2BEA 353-0

    590（直聯） 390（皮帶） 415（皮帶） 464（皮帶） 520（皮帶） 585（皮帶） 620（皮帶） 660（皮帶）

    121 65 70 81 97 121 133 152

    160 75 90 110 132 160 160 185

    Y355L2-10 Y280S-4 Y280M-4 Y315S-4 Y315M-4 Y315L1-4 Y315L1-4 Y315L2-4

    33mbar (-0.098MPa)

    5300 3580 3700 4100 4620 5200 5500 5850

    88.3 59.7 61.7 68.3 77.0 86.7 91.7 97.5

    4750 3560 3665 3905 4040 4100 4100 4240

    2BEA 355-1 2BEA 356-1

    590（直聯） 390（皮帶） 435（皮帶） 464（皮帶） 520（皮帶） 555（皮帶） 585（皮帶） 620（皮帶）

    130 75 86 90 102 115 130 145

    160 90 110 110 132 132 160 185

    Y355L2-10 Y280M-4 Y315S-4 Y315S-4 Y315M-4 Y315M-4 Y315L1-4 Y315L2-4

    160mbar (-0.085MPa)

    6200 4180 4600 4850 5450 5800 6100 6350

    103.3 69.7 76.7 80.8 90.8 98.3 101.7 105.8

    5000 3920 4150 4160 4290 4300 4350 4450

    注：以上所選電機功率可在大多工況下工作。如排氣口壓力較高（0.02~0.05MPa），則應相應加大電機功率；如2BEA真空泵正常工作時軸功率較小，也可選用接近軸功率的電機功率，如此更為節能。

    注：水環真空泵的水溫對其性能影響較大，而水環真空泵的性能曲線均為在15℃的水溫條件下測得，因此在實際選用水環真空泵時應對水環真空泵的抽氣速率進行修正。

    2BEA系列水環真空泵耗水量

    型號

    標準轉速

    rpm

    轉速范圍

    rpm

    在以下吸入壓力（mbar,絕壓）時的耗水量　m3/h

    ≤160

    200

    300

    400

    500

    600

    700

    ＞800

    2BEA 102-0

    1450

    1300~1750

    1.1

    1.1

    0.73

    0.73

    0.73

    0.73

    0.36

    0.36

    2BEA 103-0

    1450

    1300~1750

    1.4

    1.4

    0.93

    0.93

    0.93

    0.93

    0.47

    0.47

    2BEA 151-0

    1450

    1100~1750

    1.5

    1.5

    1

    1

    1

    1

    0.5

    0.5

    2BEA 152-0

    1450

    1100~1750

    1.7

    1.7

    1.13

    1.13

    1.13

    1.13

    0.57

    0.57

    2BEA 153-0

    1450

    1100~1750

    1.9

    1.9

    1.27

    1.27

    1.27

    1.27

    0.63

    0.63

    2BEA 202-0

    980

    790~1300

    2.1

    2.1

    1.4

    1.4

    1.4

    1.4

    0.7

    0.7

    2BEA 203-0

    980

    790~1300

    2.6

    2.6

    1.73

    1.73

    1.73

    1.73

    0.87

    0.87

    2BEA 252-0

    740

    558~938

    4.4

    4.4

    2.93

    2.93

    2.93

    2.93

    1.47

    1.47

    2BEA 253-0

    740

    560~938

    5.2

    5.2

    3.47

    3.47

    3.47

    3.47

    1.73

    1.73

    2BEA 303-0

    660

    466~743

    8.5

    8.5

    6.8

    6.8

    5.7

    5.7

    2.9

    2.9

    2BEA 303-2

    660

    466~743

    -

    9.1

    7.9

    6.7

    5.6

    4.4

    3.2

    2.0

    2BEA 305-1

    660

    466~743

    8.2

    8.2

    7.8

    7.0

    6.0

    5.1

    4.2

    3.3

    2BEA 306-1

    660

    466~743

    8.2

    8.2

    7.8

    7.0

    6.0

    5.1

    4.2

    3.3

    2BEA 353-0

    530

    372~660

    11.2

    11.2

    9.0

    9.0

    7.5

    7.5

    3.8

    3.8

    2BEA 353-2

    530

    372~660

    -

    12.1

    10.5

    9.0

    7.4

    5.8

    4.3

    2.7

    2BEA 355-1

    530

    372~660

    10.9

    10.9

    10.4

    9.3

    8.0

    6.7

    5.5

    4.3

    2BEA 356-1

    530

    372~660

    10.9

    10.9

    10.4

    9.3

    8.0

    6.7

    5.5

    4.3

    注：1、工作液種類：通常情況下用水，標準溫度15℃（范圍0℃至65℃）；或其溫度至少要低于其沸點10℃。 2、以上耗水量為在標準轉速下所需的耗水量，對不同轉速，數據表中的流量值應乘以（實際轉速÷標準轉速） 3、如需增加工作液流量，則數據表中的流量加倍。
